概述：
V型封是由純橡膠材料制成，中間未加纖維或金屬片等加固結構，因而具有很好的彈性，容易拉伸，安裝J為方便。它與軸是過盈配合，并與軸一起旋轉。
V型封由于其結構簡單，使用方便，工作可靠性高，使得有關溝槽及安裝的設計工作量大大降低，因此V型封在工業工程，水處理裝置，碾壓機，車床等領域獲得了廣泛的應用。
V型封的特點：
V型封依靠其自身彈性張力固定在軸上，擾性的密封唇用一較小的接觸力和軸座表面保持接觸。擾性的密封唇可對軸的偏心，框體與軸的不同軸度及軸的加工誤差進行補償。
密封唇可防止內部油脂或油液向外泄露，同時防止外部的灰塵贓物等入侵。由于V型封隨軸進行旋轉運動，由于離心力的作用，其本體的作用好像滑環一樣，防止污物進入工作介質。
V型封的優點：
與其他油封不同的是，V型封依靠其彈性的密封唇形成徑向密封作用。密封唇具有良好的活動性和適應性，所以相對于其他密封件需要較小的公差配合，簡單的設計，同時彌補旋轉軸偏心的問題。因此他具有一下優點：
- 不含金屬件的純橡膠彈性體材料
減輕了設計方面的工作，沒有安裝加工方面的要求
取消了軸配合表面加工和表面精度、硬度的要求，軸表面不必淬硬。
安裝及拆卸簡單、可靠
表面接觸壓力小，因此摩擦力小，摩擦損失及摩擦發熱小，適用壽命長
兼有密封和防塵的作用
V型封的設計準則
- V型封的選擇
V型封的尺寸經�？梢詮囊唤M直徑范圍內選取，如軸的公稱直徑是處于兩組推薦值的邊界范圍時，則應使用下一組較大的V型封。
- 配合表面的設計
配合表面應使用精加工方法取得。推薦Ra=10~16um
- 軸的偏斜角度

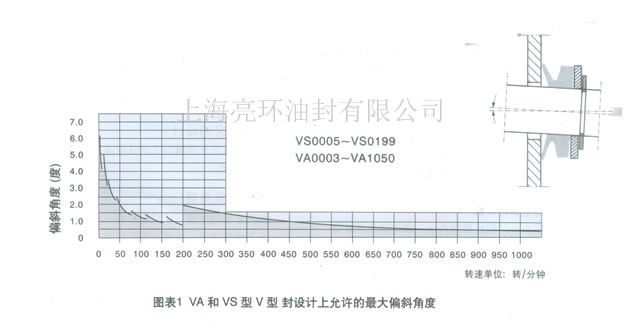

和其他軸封不同，V型封在有一定偏斜的情況下也能密封，推薦允許的偏斜角度為1度。
- 同軸度和偏心

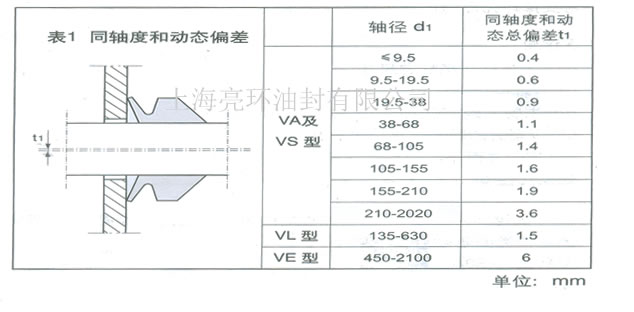

V型封允許腔體孔和軸的同軸度和偏心的總偏差不應超過表1中所列的數值。

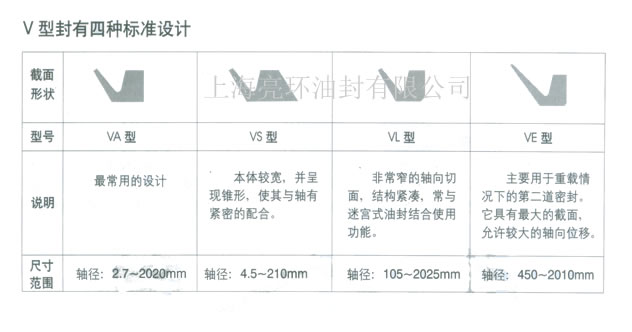

V型封允許在軸和腔體之間存在軸向偏差，其最大允許偏心可以從表1中獲得，這些數值適用于VA和VS設計，并且V型封被軸向支撐于軸上。
對緊湊設計的VL來說，它允許的偏心量顯著減少，另一方面對VE設計來說，它具有較大的截面，可以允許較大的偏心量。在V型封沒有被軸向支撐于軸上的時候，表1獲得的數據要減小，計算公式如下：
a=a max-0.0005n
a---------V型封沒有被軸向支撐于軸上時允許的偏心，單位：度
a max---從表1獲取的最大偏心量，單位：度
n---------轉度，單位：轉/分
- 軸向偏移

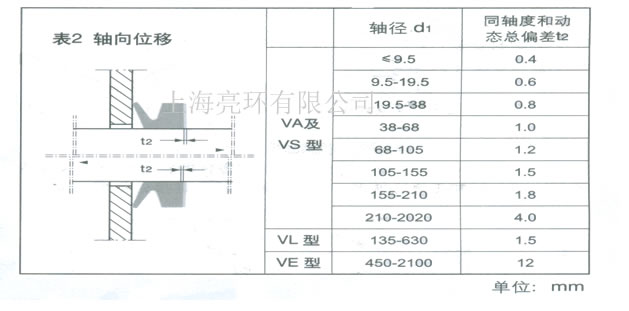

V型封相對于接觸面的允許偏向位移如表2所示：
- 滑動速率要求及支承環

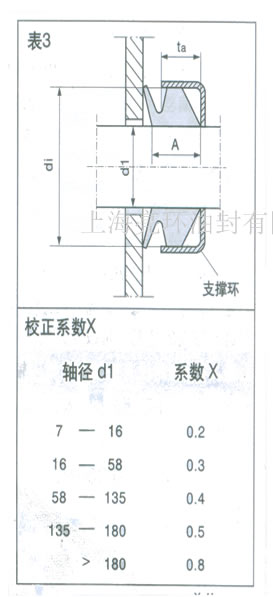

V型封能夠在一定的滑動速率下運轉。應當注意，當速度接近12m/s時圓周速度增大，摩擦損失會增加，而超過該速度后，過大的離心力將使密封唇脫離。當速度超過15m/s時，V型封的唇口將會與接觸面分離，此時它僅起到一個間隙的密封作用。因此，當V型封隨軸旋轉在其邊界速度大約為10m/s或12m/s時應當從軸向和徑向?qū)⑵涔潭�，如�?所示的L型的支承環可以滿足這一要求。它由機械加工或鋼材、合金等直接沖壓成型。對支承環的外徑和高度沒有嚴格的限制，下列是推薦的L型支承環孔徑和孔深。
對支承環孔徑的標定尺寸可以由下列公式得到，并達到足夠的精度。
di=支承環孔徑標定尺寸
d1=軸徑
d=未安裝的V型封內徑尺寸
C=V型封的截面高度
x=依尺寸而不同的校正系數
建議孔徑di公差為H9
支承環應當位于V型封略靠后的位置，因此，根據V型封不同的設計類型建議如下孔深尺寸，ta(單位：mm)
VA型：ta=0.83A
VL型：ta=4
VS型：ta=0.83(A-C)+C
VE型：ta=20
V型封的軸座寬度A，及其截面高度C可由產品表中獲得
安裝：
V型封安裝不需要設計安裝倒角。V型封為彈性體，可以被拉伸后推至于其他零件上，V型封Z大可以拉長20%，因此J易安裝（如圖1）
在許多情況下，V型封可以用一種簡單的工具來安裝（如圖2),可轉動軸并用無刀鋒的工具推動或?qū)χ蠽型封，到達正確的安裝位置。
如果更換V型封涉及到拆除幾個其他零件的耗時作業，可以將V型封切割成兩個部分，放置于適當?shù)奈恢煤�，再用粘結材料和工具將兩部分連接起來，注意連接處不可拉伸。
V型封的應用：

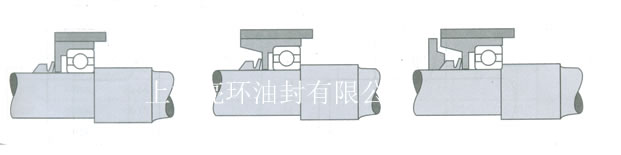

- 用在密封潤滑脂，并兼做防塵和水濺物

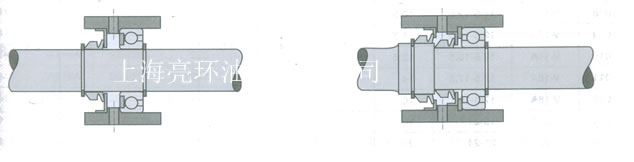

- 用在密封潤滑油
A:如果軸固定在一個方向旋轉，可在唇口接觸面開螺旋形槽，使油通過“泵”的效應流出軸表面
B:如果軸在二個方向旋軸，使用排泄槽作回油孔

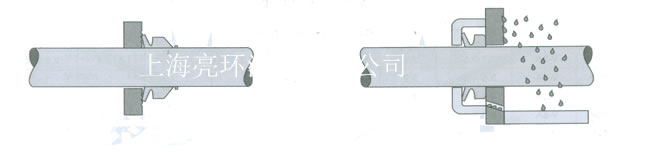

- 用作防水密封

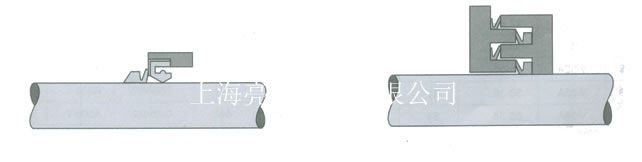

- 用作其他密封的輔助密封
|
